Bildschirm-Wechselrichter und Controller-Boards: Reparaturleitfaden für defekte LCD-Hintergrundbeleuchtung 2026
Warum ein defekter Bildschirm-Wechselrichter oft die Ursache für flackernde oder dunkle Displays ist
Ein häufiges Problem bei älteren LCD-Monitoren und Laptops ist ein flackerndes oder vollständig dunkles Display, obwohl das Gerät eingeschaltet ist. In vielen Fällen liegt die Ursache nicht am Panel selbst, sondern am Bildschirm-Wechselrichter. Diese Komponente wandelt die Gleichspannung des Netzteils in die für die Hintergrundbeleuchtung (CCFL oder LED) benötigte Wechselspannung um. Wenn der Wechselrichter defekt ist, bleibt die Beleuchtung aus, während das Bildsignal noch anliegt – ein typisches Symptom, das mit einer Taschenlampe überprüft werden kann. Für Techniker und Bastler ist es daher essenziell, die Funktionsweise und die typischen Fehlerbilder von LCD-Inverter-Boards zu verstehen. Die Reparatur eines defekten Wechselrichters ist oft kostengünstiger als der Austausch des gesamten Monitors und erfordert nur grundlegende Lötkenntnisse sowie ein Multimeter. In diesem Artikel beleuchten wir die wichtigsten Komponenten, von universellen Controller-Boards bis hin zu spezifischen Inverter-Platinen, und geben praktische Hinweise zur Fehlersuche bei Hintergrundbeleuchtungsproblemen.
Dell Ersatzteil Assy,CRD,SCTY,TPM,2.0,1328,14G, FMYG3
Das Dell Ersatzteil Assy,CRD,SCTY,TPM,2.0,1328,14G, FMYG3 ist ein Sicherheitschip-Modul, das nicht direkt mit der Hintergrundbeleuchtung zusammenhängt, aber für die Systemintegrität moderner Arbeitsstationen unerlässlich ist. In einem Reparaturkontext, in dem ein Bildschirm-Wechselrichter ausgetauscht wird, sollte man auch die TPM-Firmware prüfen, da einige Motherboards nach einem Hardwareeingriff eine erneute Authentifizierung verlangen. Dieses Dell-Originalteil stellt sicher, dass die Sicherheitsfunktionen des Systems intakt bleiben, was besonders in Unternehmensumgebungen mit strengen Compliance-Anforderungen wichtig ist. Die Installation ist unkompliziert, erfordert jedoch ein kompatibles Motherboard und gegebenenfalls eine BIOS-Konfiguration.
6 Stück 3X Arcelik_49_Clarity_3X5 3X4_1313FCA_R_5S1P REV.V5-B WCE60601-AB Rechts 3X5+3X4_1313FCA_L_4S1P REV.V5-B WCK60601-AB Links
Dieses Set von sechs Arcelik-Flachkabeln (3X5+3X4) ist ein spezifisches Ersatzteil für bestimmte LCD-Panels, das oft bei der Reparatur von Bildschirm-Wechselrichtern benötigt wird. Die Kabel verbinden das Inverter-Board mit der Hintergrundbeleuchtung und sind anfällig für Brüche oder Korrosion an den Steckverbindern. Wenn nach dem Austausch des Wechselrichters die Beleuchtung immer noch nicht funktioniert, sollte man diese flexiblen Flachbandkabel auf Durchgang prüfen. Das Set enthält sowohl rechte als auch linke Varianten, was die Kompatibilität mit verschiedenen Panel-Designs erhöht. Die Verarbeitung wirkt robust, und die präzisen Stecker passen exakt in die Buchsen der gängigen Arcelik-Panels. Ein unverzichtbares Ersatzteil für alle, die eine nachhaltige Reparatur anstreben.
Die Rolle von Controller-Boards bei der Nachrüstung von Laptop-Panels
Ein besonders interessantes Anwendungsgebiet für Bildschirm-Wechselrichter und Controller-Boards ist die Umrüstung eines Laptop-Panels zu einem eigenständigen Monitor. Viele Bastler nutzen defekte Laptops, um deren hochwertige IPS- oder TN-Panels weiterzuverwenden. Dazu benötigt man ein spezielles Controller-Board, das die Signale von HDMI, VGA oder DisplayPort in das vom Panel verstandene LVDS- oder eDP-Format umwandelt. Diese Boards enthalten oft einen integrierten Wechselrichter für die LED-Hintergrundbeleuchtung, sodass kein separates Inverter-Modul mehr nötig ist. Die Auswahl des richtigen Controller-Boards hängt von der Panel-Auflösung, der Bit-Tiefe und dem Steckertyp (30-Pin oder 40-Pin eDP) ab. Ein häufiger Fehler ist die Verwendung eines inkompatiblen Boards, was zu fehlerhaften Farben oder gar keiner Anzeige führt. Daher ist es ratsam, vor dem Kauf die genaue Modellnummer des Panels zu recherchieren und ein Board zu wählen, das explizit für dieses Panel spezifiziert ist. Die im Handel erhältlichen DIY-Kits bieten oft eine Plug-and-Play-Lösung, die auch für Einsteiger geeignet ist.

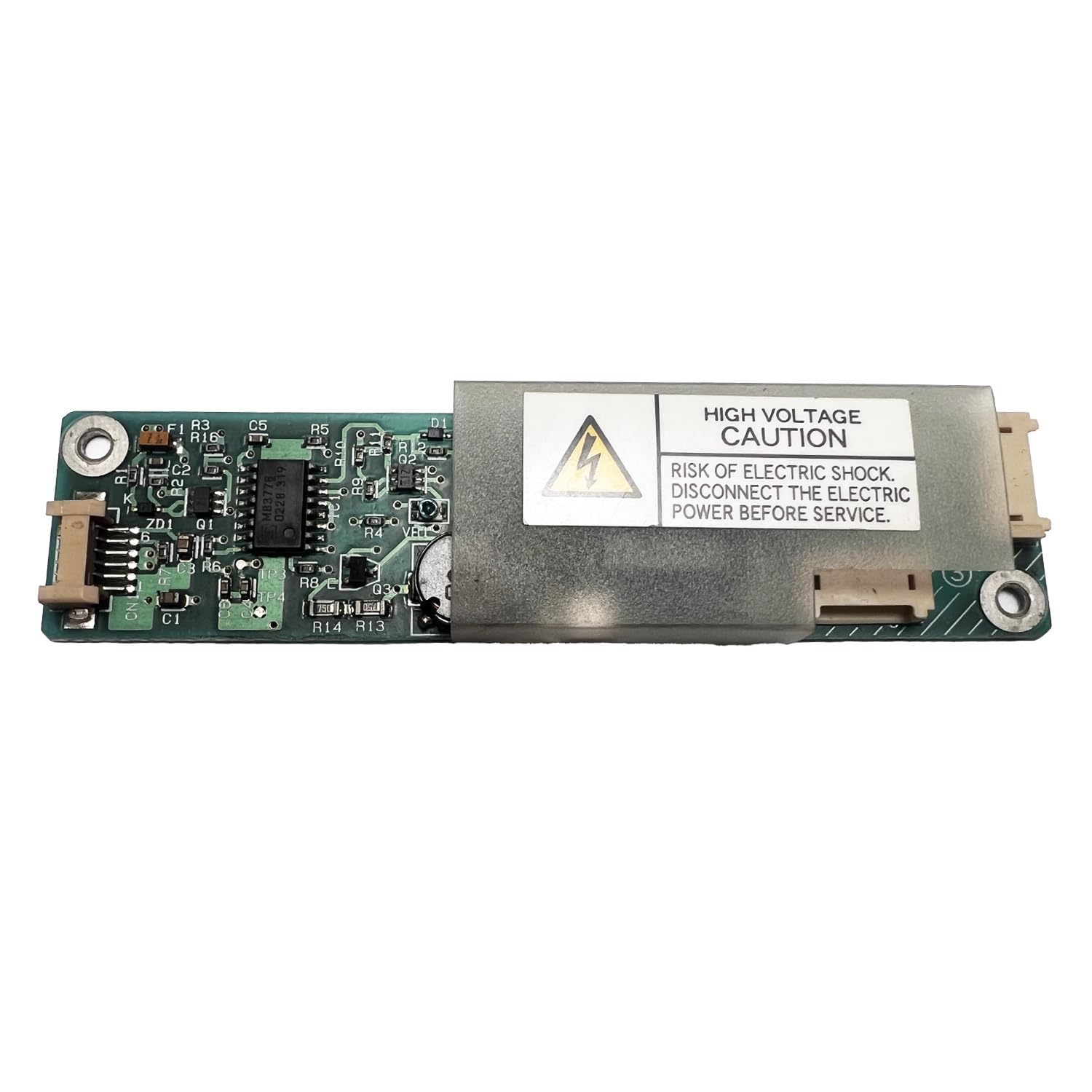

HPC-1386A LCD Inverter Board HIU-505 65PWC31-B (PWB) 65PWB31-B (Assy)
Das HPC-1386A LCD Inverter Board HIU-505 65PWC31-B (PWB) 65PWB31-B (Assy) ist ein klassisches Beispiel für ein universelles Wechselrichter-Modul, das in vielen älteren LCD-Monitoren und Fernsehgeräten verbaut wurde. Mit einer Ausgangsleistung, die für Panels bis etwa 19 Zoll ausgelegt ist, eignet es sich hervorragend für die Reparatur von Desktop-Monitoren, bei denen die Hintergrundbeleuchtung ausgefallen ist. Die Platine verfügt über einen standardisierten 6-Pin-Eingang für die Stromversorgung und das Steuersignal, was den Austausch erleichtert. Bei der Installation sollte man unbedingt die Polarität der Anschlüsse beachten, da eine Verpolung das Board sofort zerstören kann. Dieses Modell ist eine zuverlässige Wahl für alle, die ein günstiges und dennoch funktionales Ersatzteil für ihre Reparaturwerkstatt suchen.
Fehlersuche bei Hintergrundbeleuchtung: Wechselrichter oder Panel?
Bevor man ein neues Inverter-Board oder Controller-Board bestellt, sollte man systematisch vorgehen, um die Fehlerquelle genau zu identifizieren. Ein klassischer Test ist die Taschenlampen-Methode: Leuchtet man mit einer hellen Lampe auf das Display und sieht man ein sehr schwaches Bild, dann arbeitet das Panel noch, aber die Hintergrundbeleuchtung ist defekt. In diesem Fall liegt der Fehler meist am Wechselrichter, an den Kabeln oder an der LED-Leiste selbst. Ein Multimeter hilft, die Eingangsspannung am Wechselrichter zu prüfen – typischerweise 12V oder 19V. Liegt Spannung an, aber die Ausgangsseite liefert nichts, ist das Board defekt. Bei neueren LED-Panels ist der Wechselrichter oft auf dem Controller-Board integriert, sodass ein kompletter Austausch des Boards nötig ist. Wer sich für die Reparatur von LCD-Hintergrundbeleuchtung interessiert, sollte auch die Qualität der Lötstellen auf dem Inverter-Board überprüfen, da Kältebrücken häufig zu intermittierenden Fehlern führen.

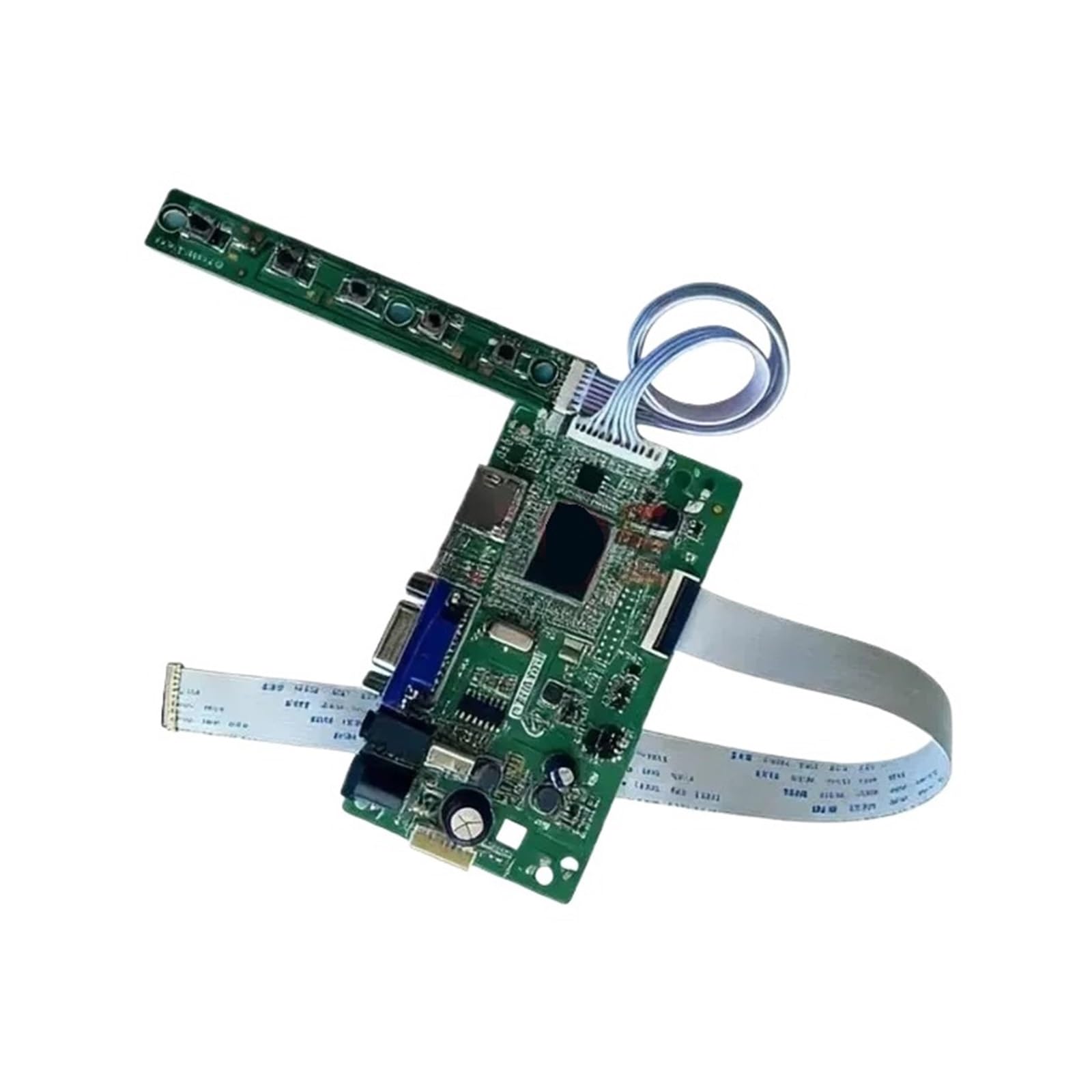

for LP173WF4 N173HGE N173HCE NV173FHM Bildschirm Stick Controller Board Kit 1920x1080 EDP 30 Pin HDMI + VGA 1920x1080 Laptops Monitor(for N173HCE-E41)
Das Controller Board Kit für LP173WF4, N173HGE, N173HCE und NV173FHM ist ein Paradebeispiel für ein universelles DIY-Set, das es ermöglicht, ein Laptop-Panel in einen eigenständigen Monitor zu verwandeln. Mit einer Auflösung von 1920x1080 und einem 30-Pin-eDP-Anschluss ist es kompatibel mit vielen 17,3-Zoll-Panels von Herstellern wie LG und Samsung. Das Board bietet HDMI- und VGA-Eingänge, was es flexibel für den Einsatz an Desktop-PCs oder Spielekonsolen macht. Besonders hervorzuheben ist der integrierte Signalverarbeitungskern, der Helligkeit und Farbe präzise steuert. Bei der Installation sollte man auf eine ausreichende Kühlung achten, da das Board bei längerem Betrieb warm werden kann. Ein ideales Projekt für alle, die aus einem alten Laptop-Display einen zweiten Monitor fürs Homeoffice bauen möchten.
Kompatibilität von Controller-Boards: Worauf Sie achten müssen
Die Wahl des richtigen Controller-Boards für ein Laptop-Panel ist entscheidend für den Erfolg des Umbaus. Viele Anwender unterschätzen die Bedeutung der Panel-Spezifikationen wie Auflösung, Bit-Tiefe und Schnittstellentyp. Ein Board, das für ein 30-Pin-eDP-Panel mit 1920x1080 und 6 Bit ausgelegt ist, wird mit einem 40-Pin-Panel oder einer höheren Bit-Tiefe nicht funktionieren. Die meisten DIY-Kits auf dem Markt sind für gängige 15,6-Zoll- und 17,3-Zoll-Panels optimiert, aber es gibt auch spezielle Boards für 14-Zoll-Modelle. Ein weiterer wichtiger Faktor ist die Spannungsversorgung: Die meisten Controller-Boards benötigen 12V Gleichspannung, die über ein externes Netzteil oder direkt aus dem Laptop-Netzteil bezogen werden kann. Einige Boards bieten auch einen Micro-USB-Anschluss für die Stromversorgung, was jedoch nur für Panels mit geringem Stromverbrauch geeignet ist. Bei der Auswahl sollte man auch auf die Verfügbarkeit von Treibern oder Firmware-Updates achten, da einige Hersteller die Kompatibilität durch Software-Updates verbessern.

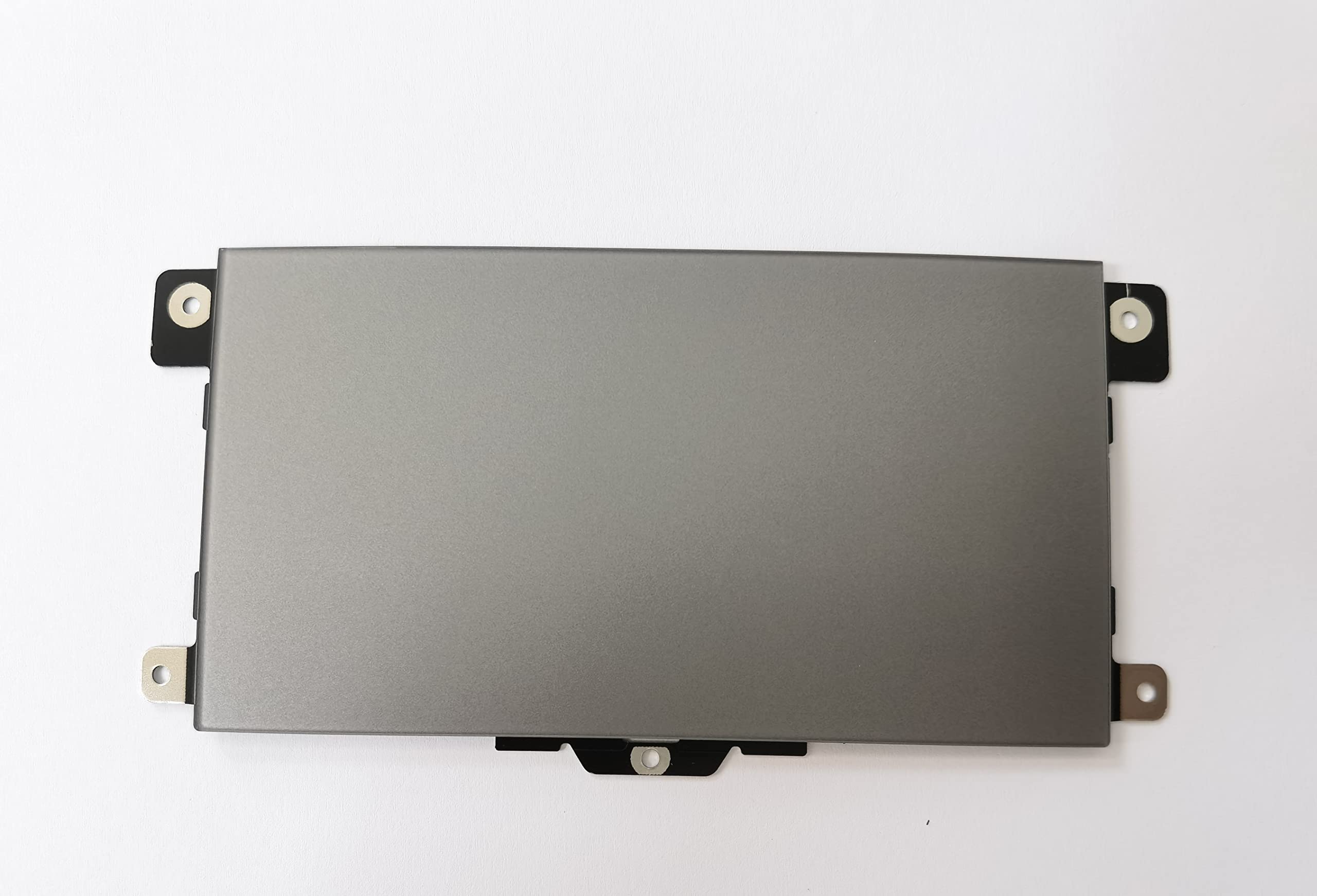

Southernintl TM-P3592 Trackpad für HP EliteBook Elitebook 840 845 G7 (Farbe: Grau)
Das Southernintl TM-P3592 Trackpad für HP EliteBook 840/845 G7 ist ein Ersatzteil, das auf den ersten Blick nichts mit Bildschirm-Wechselrichtern zu tun hat, aber in einem Reparaturkontext dennoch relevant sein kann. Wenn ein Laptop aufgrund eines defekten Wechselrichters auseinandergebaut wird, bietet sich die Gelegenheit, auch andere verschlissene Komponenten wie das Touchpad zu ersetzen. Dieses Trackpad in Grau ist eine hochwertige Nachfertigung, die sich nahtlos in das Gehäuse des EliteBook einfügt. Die Installation erfordert etwas Fingerspitzengefühl, da das Flachbandkabel vorsichtig eingesteckt werden muss. Nach dem Einbau funktioniert das Trackpad präzise und reagiert zuverlässig auf Multi-Touch-Gesten. Ein sinnvolles Upgrade, das die Lebensdauer des Laptops verlängert.
Nachhaltigkeit durch Reparatur: Warum sich der Austausch eines Wechselrichters lohnt
In einer Zeit, in der Elektroschrott ein wachsendes Problem darstellt, gewinnt die Reparatur von Elektronikgeräten zunehmend an Bedeutung. Ein defekter Bildschirm-Wechselrichter ist oft der Grund, warum ein ansonsten funktionstüchtiger Monitor oder Laptop entsorgt wird. Dabei ist der Austausch dieser Komponente in den meisten Fällen einfach und kostengünstig. Ein neues Inverter-Board kostet oft weniger als 50 Euro, während ein Neugerät mehrere Hundert Euro verschlingen würde. Zudem trägt jede Reparatur zur Reduzierung von Elektroschrott bei und schont die Umwelt. Für Heimwerker und Techniker gibt es zahlreiche Online-Ressourcen und Foren, die bei der Identifikation des richtigen Ersatzteils helfen. Auch die Verwendung von universellen Controller-Boards zur Nachrüstung alter Panels ist ein wachsender Trend, der die Lebensdauer von Displays erheblich verlängert. Mit etwas Geduld und den richtigen Werkzeugen kann jeder eine defekte Hintergrundbeleuchtung reparieren und so einen wertvollen Beitrag zur Kreislaufwirtschaft leisten.
Ersatzdeckel für Lenovo Ideapad 5 15IIL05 15ITL05 15ARE05 5CB0X56075 AM1K7000120 AM1K7000320 AM1K7000420 Blau
Der Ersatzdeckel für Lenovo Ideapad 5 15IIL05/15ITL05/15ARE05 in Blau ist ein weiteres Beispiel für ein Gehäuseteil, das bei einer umfassenden Reparatur des Laptops ausgetauscht werden kann. Wenn man bereits den Bildschirm-Wechselrichter oder das Controller-Board ersetzt hat, bietet es sich an, auch den LCD-Rückdeckel zu erneuern, falls dieser beschädigt oder verkratzt ist. Dieses Original-Ersatzteil von Lenovo passt exakt und sorgt für einen sauberen Abschluss der Reparatur. Die Montage ist einfach: Die alten Scharniere und das Panel werden auf den neuen Deckel übertragen. Die blaue Farbe ist ein echter Hingucker und verleiht dem Laptop ein frisches Aussehen. Ein solcher Austausch ist nicht nur kosmetisch, sondern auch funktional, da ein beschädigter Deckel das Panel nicht mehr richtig schützt.
Zukunftssicherheit: Warum 2026 der richtige Zeitpunkt für die Reparatur von LCD-Wechselrichtern ist
Mit dem zunehmenden Trend zur Nachhaltigkeit und der steigenden Verfügbarkeit von Ersatzteilen wird die Reparatur von Bildschirm-Wechselrichtern im Jahr 2026 noch relevanter. Viele Hersteller haben in den letzten Jahren die Produktion von Ersatzteilen für ältere Modelle eingestellt, aber der Markt für Drittanbieter und generalüberholte Komponenten boomt. Für Techniker ist es daher wichtig, sich über die neuesten Entwicklungen bei Controller-Boards und Inverter-Modulen zu informieren. Ein weiterer Trend ist die Integration von USB-C-Power-Delivery in moderne Controller-Boards, die es ermöglicht, Monitore direkt über ein USB-C-Kabel mit Strom zu versorgen. Dies vereinfacht den Aufbau von mobilen Arbeitsplätzen erheblich. Wer sich für die Reparatur von LCD-Hintergrundbeleuchtung interessiert, sollte auch die thermischen Eigenschaften der verbauten Komponenten beachten, da Überhitzung eine häufige Ursache für Ausfälle ist. Mit der richtigen Herangehensweise kann man die Lebensdauer eines Displays um Jahre verlängern und gleichzeitig Geld sparen.

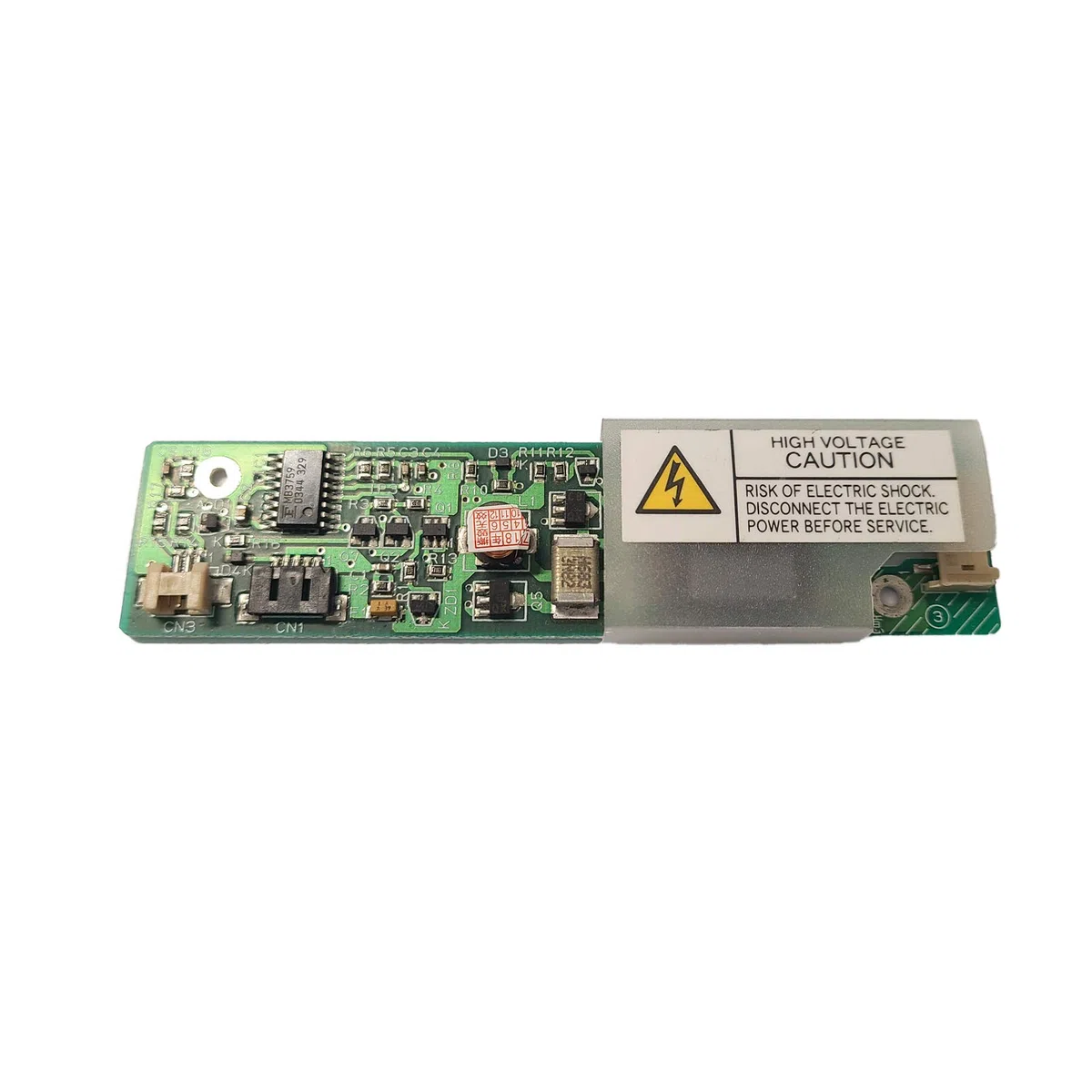

LCD Inverter Board 104PWBR1-B(Assy) 104PWCR1(PWB) HPC-1363A S-11406A
Das LCD Inverter Board 104PWBR1-B(Assy) 104PWCR1(PWB) HPC-1363A S-11406A von KY HOPE ist ein weiteres universelles Wechselrichter-Modul, das in vielen älteren Monitoren und Fernsehern zum Einsatz kommt. Mit einer Ausgangsspannung von 19V Wechselstrom und einer Spitzenleistung von 1500 Watt ist es für größere Panels bis etwa 22 Zoll geeignet. Die Platine ist kompakt und verfügt über standardisierte Anschlüsse, was den Austausch erleichtert. Besonders praktisch ist die Möglichkeit, das Board sowohl mit Akku- als auch mit Solarenergie zu betreiben, was es ideal für mobile oder netzunabhängige Anwendungen macht. Bei der Installation sollte man die Kühlung nicht vernachlässigen, da die Leistungstransistoren auf dem Board Wärme entwickeln. Ein kleiner Lüfter oder ein Kühlkörper kann die Lebensdauer des Wechselrichters verlängern. Dieses Modell ist eine solide Wahl für alle, die ein zuverlässiges Ersatzteil für ihre Monitorreparatur suchen.
Die Auswahl des richtigen Ersatzteils für einen defekten Bildschirm-Wechselrichter erfordert ein grundlegendes Verständnis der Panel-Technologie. Ältere Monitore mit CCFL-Hintergrundbeleuchtung benötigen einen separaten Wechselrichter, der die hohe Wechselspannung für die Kaltkathodenröhren erzeugt. Moderne LED-Panels hingegen haben oft einen integrierten Treiber auf dem Panel selbst oder auf einem kleinen Board, das direkt an das Panel angeschlossen ist. Bei der Reparatur sollte man daher immer zuerst das Service-Handbuch des Geräts konsultieren, um die genaue Spezifikation des Wechselrichters zu ermitteln. Ein weiterer wichtiger Aspekt ist die Qualität der Lötverbindungen auf dem Inverter-Board. Viele Ausfälle werden durch kalte Lötstellen an den Transformatoren oder Kondensatoren verursacht. Mit einem guten Lötkolben und etwas Erfahrung kann man diese oft reparieren, ohne ein neues Board kaufen zu müssen. Für diejenigen, die sich nicht zutrauen, auf Komponentenebene zu löten, sind komplette Ersatzplatinen die sicherere Wahl. Der Markt bietet eine breite Palette an Modellen, von einfachen Einplatinenlösungen bis hin zu komplexen Multifunktionsboards mit integriertem OSD-Menü.
LA.MV9.P HDMI USB AV VGA ATV PC LCD Controller Board LVDS für HSD190ME12 HSD190ME12-A11 HSD190MEN3-A00 1280x1024 Panel
Das LA.MV9.P HDMI USB AV VGA ATV PC LCD Controller Board LVDS für HSD190ME12 ist ein spezialisiertes Board für 19-Zoll-Panels mit einer Auflösung von 1280x1024. Es eignet sich hervorragend für die Reparatur oder den Umbau von älteren Monitoren, die noch über einen VGA-Anschluss verfügen. Das Board bietet neben HDMI und VGA auch einen USB-Anschluss für die Stromversorgung oder Firmware-Updates. Die Verarbeitung ist solide, und die Anschlüsse sind klar beschriftet, was die Installation erleichtert. Besonders nützlich ist die integrierte Audio-Funktion, die es ermöglicht, Lautsprecher direkt anzuschließen. Für Bastler, die einen alten 19-Zoll-Monitor wiederbeleben möchten, ist dieses Board eine kostengünstige und zuverlässige Lösung. Die Bildqualität ist nach der Kalibrierung über das OSD-Menü ausgezeichnet, und die Reaktionszeit ist für Büroanwendungen völlig ausreichend.
Abschließend lässt sich sagen, dass die Reparatur von Bildschirm-Wechselrichtern und die Nachrüstung von Controller-Boards eine lohnende Investition in die Langlebigkeit von Elektronikgeräten ist. Mit dem richtigen Wissen und den passenden Ersatzteilen kann jeder Techniker oder ambitionierte Bastler defekte Displays wieder zum Leben erwecken. Die in diesem Artikel vorgestellten Produkte decken ein breites Spektrum ab – von spezifischen Inverter-Platinen für Apple iMacs bis hin zu universellen DIY-Kits für Laptop-Panels. Wichtig ist, immer die Kompatibilität zu prüfen und auf Qualität zu achten, da billige Nachbauten oft eine geringere Lebensdauer haben. Wer sich unsicher ist, sollte in Foren oder bei spezialisierten Händlern nachfragen. Mit der richtigen Vorbereitung und den passenden Werkzeugen steht einer erfolgreichen Reparatur nichts im Wege. Die Zukunft der Elektronikreparatur liegt in der Hand derjenigen, die bereit sind, sich die nötigen Kenntnisse anzueignen und in hochwertige Ersatzteile zu investieren.
